稱重傳感器實際電路原理分析

　　稱重傳感器實際上是一種將質量信號轉變為可測量的電信號輸出的裝置。用傳感器應先要考慮傳感器所處的實際工作環境，這點對正確選用稱重傳感器至關重要，它關系到傳感器能否正常工作以及它的安全和使用壽命，乃至整個衡器的可靠性和安全性。在稱重傳感器主要技術指標的基本概念和評價方法上，新舊國標有質的差異。主要有S型、懸臂型、輪輻式、板環式、膜盒式、橋式、柱筒式等幾種樣式。fEc廣州南創電子科技有限公司

　　采用拉壓式傳感器的電子秤，這種傳感器和普通壓力傳感器相比準確度高、價格較便宜、不易損壞，因此應用前景廣泛。該電子秤可用于工廠生產中配料和測力等場合，具有測量準確，分辨率高，不易損壞和價格便宜等優點。fEc廣州南創電子科技有限公司

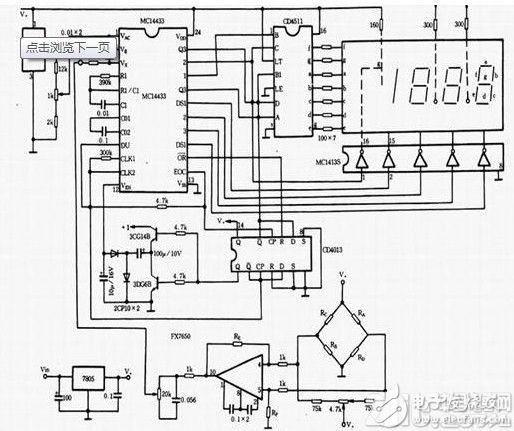

　　電子秤電路如圖所示。主集成城MC14433為A/D轉換集成塊，4511為LED顯示驅動集成塊1413為位選片子，1403提供主集成電路一穩定比較電壓，7650為斬波穩零單片集成運算放大器，放大傳感器輸出的電壓信號。傳感器用BLR型拉壓式傳感器，圖中RA、RB、RC、RD為傳感器中應變電阻。穩壓電路7805向整個電路提供5V電壓，7805的輸人電壓在 8-15V時正常工作。也可用交流220 V降壓、整流、濾波后，提供給儀器使用。fEc廣州南創電子科技有限公司

　　fEc廣州南創電子科技有限公司

 fEc廣州南創電子科技有限公司

　　由于儀器用于精度較高場合，因此14433、1403、7650外圍的阻容元件，應選用低溫度系數、熱穩定性好的，電阻應選用RJ金屬膜電阻。7650兩支1k的電阻差值和RE、RF兩電阻的差值應小于 l%，否則秤裝完后有可能調零時調不到零點。RE、RF阻值的取值范圍為幾十k到幾百k之間，視所選用的傳感器大小而定。傳感器量程小，如200kg，阻值就選小一些，量程大，如 2000kg，阻值就選大一些。如要用小數點表示，小數點電阻接V+，用小于200kg量程的傳感器時，接右邊數第一位前小數點，傳感器量程在200ks至2000kg之間時，小數點全不亮，最小分辨率為1kg。fEc廣州南創電子科技有限公司

　　fEc廣州南創電子科技有限公司

 fEc廣州南創電子科技有限公司

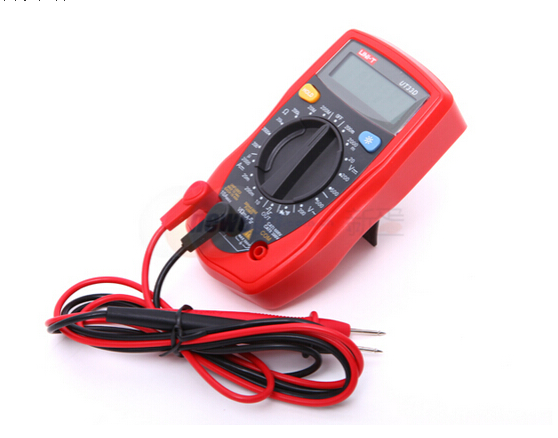

　　怎么用萬用表測量稱重傳感器的好壞!fEc廣州南創電子科技有限公司

　　1，傳感器廠家出廠提供傳感器輸出靈敏度和供電電壓，我們根據這兩個參數檢測傳感輸出信號。應變片式稱重測力傳感器輸出模擬信號毫伏電壓。比如傳感器輸出靈敏度是2.0mV/V，供電電壓是DC10V，兩個了參數可以給我們提供出傳感器激勵工作電壓是需要DC10V，傳感器輸出信號對應每1V激勵電壓輸出2.0mV的線性關系。比如傳感器滿量程是50KG，那么給傳感器DC10V電壓滿量程輸出20mV。根據這個關系我們用萬用表mV檔位測量傳感器輸出信號。傳感器空載輸出是0mV正常，大于這個值，但是接近這個值，數值變化便是便是傳感器有零點漂移。如果數值很大說明傳感器損壞或者是內部橋是電路，橋臂電阻不對稱。fEc廣州南創電子科技有限公司

　　2，根據傳感器出廠提供傳感器參數，輸入電阻和輸出電阻判斷傳感器應變片是否損壞。傳感器輸入輸出電阻值每個廠家是不一樣的規格。所以這個要按照廠家標注檢測。用萬用表歐姆檔位檢測，電源和電源地的電阻，信號線也信號地的電阻。如果比出廠電阻值大說明傳感器已經過載應變片變形，如果阻值無窮大傳感器應變片嚴重損壞不可修復。fEc廣州南創電子科技有限公司

　　3.因為傳感器使用過程經常有引線拉斷，而護套線外層是完好的因此目測傳感器導線完好，我們用萬用表的歐姆檔位檢測傳感器導線通斷。如果電阻無窮大確定斷裂，如果電阻變化接觸不良。 以上是簡單用萬用表檢測稱重傳感器的常見故障。fEc廣州南創電子科技有限公司
